Noções Científicas
Você sabe que aparentemente o Sol gira ao redor da Terra e que gasta 24 horas para dar uma volta completa. Num círculo temos 360 graus, logo, dividindo 360 graus por 24 horas obtemos 15 graus para cada hora. Ou seja, o Sol “gira” 15 graus em cada hora ao redor da Terra.
Habilidades
Trabalhos manuais, uso de transferidor, régua e levantamento de latitudes num mapa, uso de bússola
Introdução
Como você sabe, o Sol é a estrela da qual depende toda a vida na Terra e ele, felizmente, tem um comportamento extremamente regular em sua aparente trajetória diária no céu. Usaremos esta regularidade paraconstruirmos um relógio de sol. Vamos orientá-lo para que construa um relógio, cujas horas serão lidas pela sombra deum barbante esticado dentro de uma garrafa PET ao redor da qual estão marcadas as horas.
Materiais
Montagem

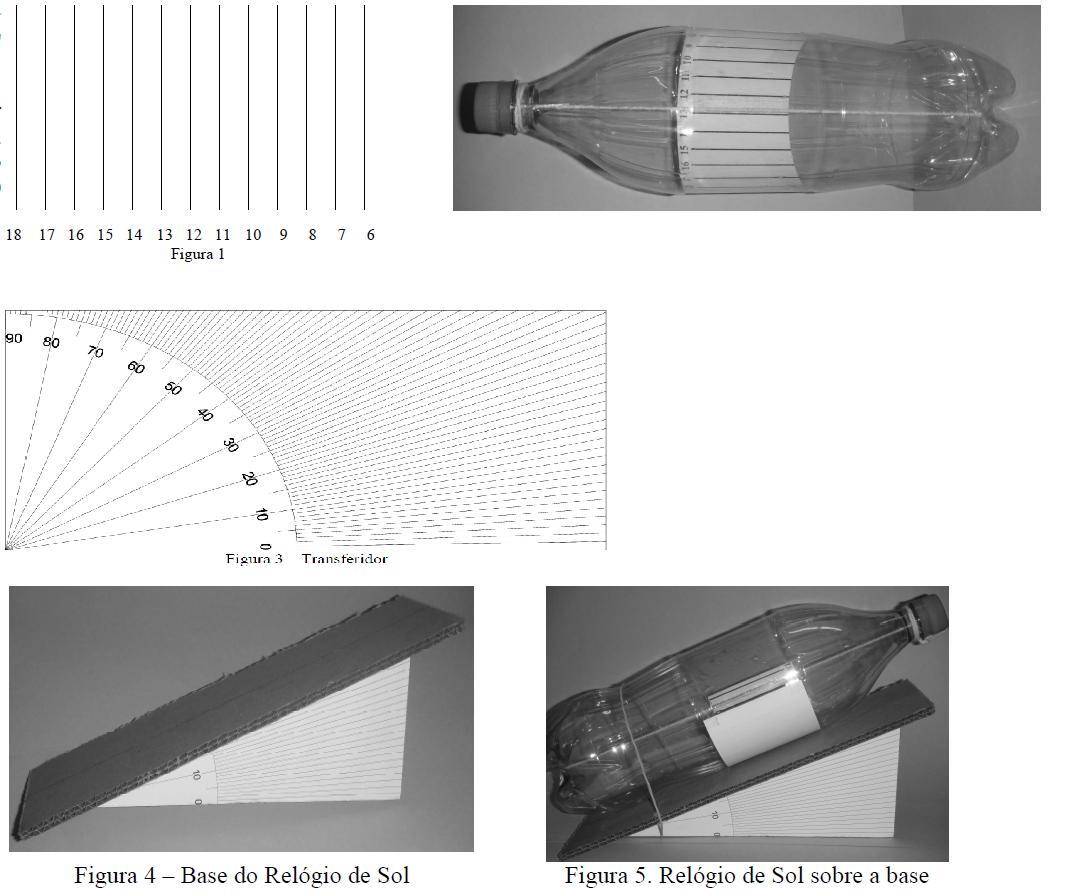

Providencie uma garrafa de refrigerante transparente e de paredes retas (cilíndrica) (a da coca-cola, apesar das curvas tem um pedaço que é reto (cilíndrica), então, também serve). Retire o rótulo (prefira garrafa que tenha pouca cola norótulo). Meça o comprimento da “cintura” da garrafa (na parte reta (cilíndrica), fora de curvas). Coloque uma tira de papel (oude barbante) ao redor dela e depois com a régua meça o comprimento da tirade papel (ou do barbante). Digamos que este comprimento tenha sido de Lmilímetros. Em seguida vamos fazer o mostrador das horas. Divida o comprimento L por24 (afinal o dia tem 24 horas), e vamos chamar de H à razão L/24, ou seja, H = L / 24. Numa folha de papel sem linhas, trace 13 linhas (não muitofininhas) paralelas, separadas pela distância H. O comprimento pode ser de 10 ou mais centímetros, pois não importa. Sobre cada reta escreve as horas de18 horas (à esquerda) até as 6 horas à direita.Veja a figura 1.
Recorte o papel bem próximo das linhas das 6 e18 horas e fixe-o com pequenos pedaços de durex sobre a parede da garrafa PET, de formaque as linhas fiquem ao longo do comprimentoda garrafa. Veja figura 2.
Agora a parte mais difícil. Deve ser feito porum adulto. Com a ponta de uma tesoura deponta fina, fazendo movimento de rotação num sentido e no outro, faça um furo bem no centro do fundo da garrafa e outro no centro da tampa.
Outra opção é: segurando com um alicate, ou tesoura de metal ou pano grosso, um prego, aqueça-onuma chama e encoste-o no fundo da garrafa, a qual será furada com extrema facilidade pelo prego quente.
Em seguida passe um barbante não muito fino pelo fundo da garrafa e pelo furo da tampinha. Dê vários nós (um sobreo outro) na ponta do barbante que está no fundo da garrafa, para que possamos esticar o barbante dentro dela. Amarrea outra ponta na tampinha de forma que o barbante fique esticado dentro da garrafa, sem fazer “barriga” se ela forcolocada deitada. Veja a figura 2.
A parte mais fácil: descobrir a LATITUDE da sua cidade (dica: pergunte à sua professora de geografia, ou consulte:http://www.apolo11.com/latlon.php ou http://www.aondefica.com/lat_3_.asp )
Recorte do transferidor (figura 3), um triângulo que tenha a abertura exata da LATITUDE da sua cidade (começando
pelo zero, claro) e cole-o sobre um papelão grosso de mesmo tamanho, claro. Recorte um retângulo de papelão com a largura e comprimento similar ao da própria garrafa PET que está usando. Faça um traço no centro do papelão ao longo do seu comprimento, de ambos os lados dele. Cuidadosamente cole o centro deste papelão sobre o primeiro, tal como mostra a figura 4. Coloque a garrafa já montada de forma que a linha das 12 horas fique sobre o traço desenhado no centro do papelão retangular. Está pronto o seu relógio de sol (Figura 5)! Parabéns! Agora é só saber ORIENTÁ-LO para que asombra do barbante projete sobre as “linhas das horas” a hora solar verdadeira, a qual pode ser bem “próxima” dahora do seu relógio de pulso, dependendo de sua longitude e época do ano.
Bibliografia
Atividades Práticas da Olimpíada Brasileira de Astronomia 2009
